レデューサ追加時の、被写体と対物レンズとセンサの距離
レンズに詳しい方に教わりました。ただ、私は内容を理解できていません。

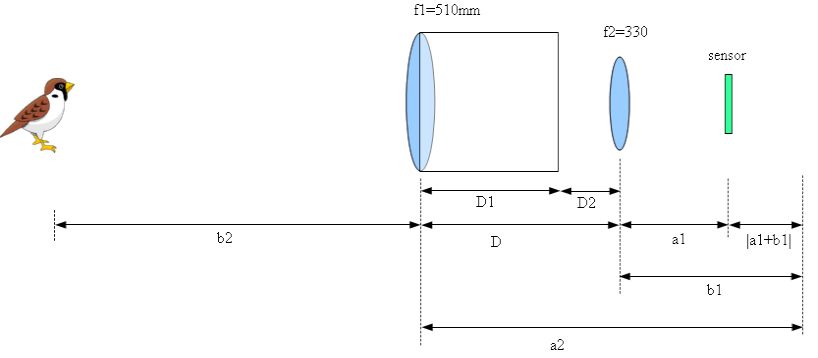

このように考えるそうです。
a1 : レデューサからセンサ
b1 : レデューサから謎の点までの距離
a2 : 対物レンズから謎の点までの距離
b2 : 被写体から対物レンズ
D : 対物レンズからレデューサ。ドロチューブである程度可変。
D1 : 対物レンズから鏡筒端（290mm）
D2 : 鏡筒端からレデューサ
全て単位は、[mm]
a1=124mm (EF28-80mm3.5-5.6V USM使用時）
f2=330mm (AC3)
b1=-198.64
D1=290mm
|a1+b1|=75mm
まず、レデューサのf2よりb1を求める。謎の点？（ここがわからない）
1/a1+1/b1=1/f2
Dは既知なので、a2が求まる。
あとは、1/a2+1/b2=1/f1 により、被写体と対物レンズの距離とa2の関係がわかる。
表にすると、こんな感じです。
D2を21.4以下にするとb2が負になるので、測定誤差やレンズ厚未考慮の影響がでていると思います。
|
対物レンズから センサ |
被写体から 対物レンズ |
寸法・距離測定 | ||||
|---|---|---|---|---|---|---|
| D2 | D = D1+D2 | f1 | a2 | D+a1 | b2 | |
| 21.0 | 311 | 510 | 509.64 | 435 | -723552 | 434 (3026000) |
| 23.0 | 313 | 510 | 511.64 | 437 | 159032 | |
| 25.0 | 315 | 510 | 513.64 | 439 | 71951 | |
| 27.0 | 317 | 510 | 515.64 | 441 | 46621 | |
| 29.0 | 319 | 510 | 517.64 | 443 | 34551 | |
| 31.0 | 321 | 510 | 519.64 | 445 | 27489 | |
| 33.0 | 323 | 510 | 521.64 | 447 | 22854 | |
| 35.0 | 325 | 510 | 523.64 | 449 | 19578 | |
| 37.0 | 327 | 510 | 525.64 | 451 | 17140 | |
| 39.0 | 329 | 510 | 527.64 | 453 | 15254 | |
| 41.0 | 331 | 510 | 529.64 | 455 | 13753 | |
| 43.0 | 333 | 510 | 531.64 | 457 | 12529 | |
| 45.0 | 335 | 510 | 533.64 | 459 | 11512 | |
| 47.0 | 337 | 510 | 535.64 | 461 | 10654 | |
| 49.0 | 339 | 510 | 537.64 | 463 | 9920 | |
| 51.0 | 341 | 510 | 539.64 | 465 | 9285 | |
| 53.0 | 343 | 510 | 541.64 | 467 | 8730 | 467 (8640) |
| 55.0 | 345 | 510 | 543.64 | 469 | 8242 | |
| 57.0 | 347 | 510 | 545.64 | 471 | 7808 | |
| 59.0 | 349 | 510 | 547.64 | 473 | 7420 | |
| 61.0 | 351 | 510 | 549.64 | 475 | 7071 | |
| 63.0 | 353 | 510 | 551.64 | 477 | 6756 | |
| 65.0 | 355 | 510 | 553.64 | 479 | 6470 | |
| 67.0 | 357 | 510 | 555.64 | 481 | 6209 | |
| 69.0 | 359 | 510 | 557.64 | 483 | 5970 | |
| 71.0 | 361 | 510 | 559.64 | 485 | 5750 | 485 (5540) |

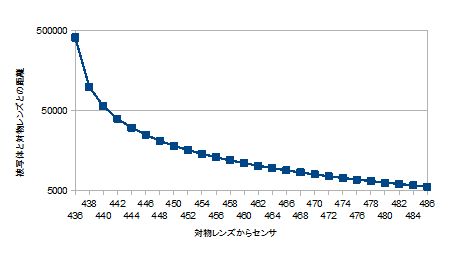

グラフにするとこんなかんじ

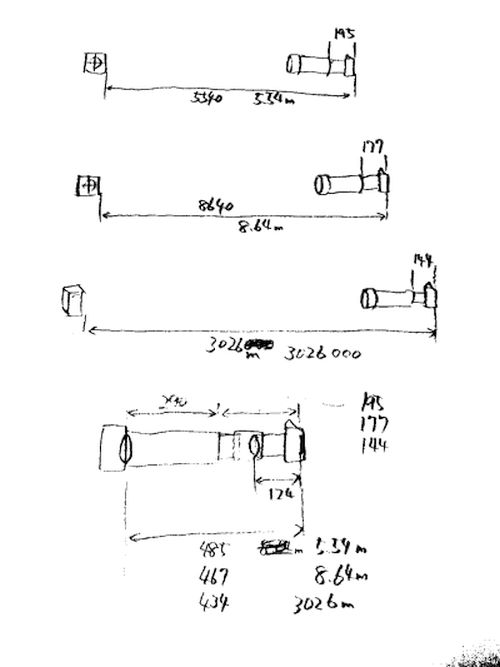

これは、各部の長さを測ったときのメモです。
上の表の一番右に入れてみましたが、被写体までの距離が近い場合は結構一致しています。

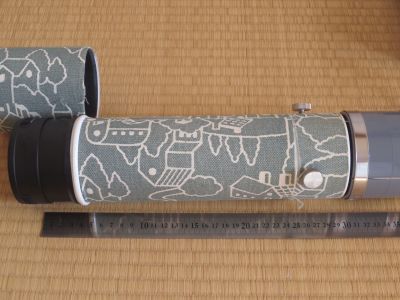

対物レンズの位置から鏡筒の端までの距離は、290mm。

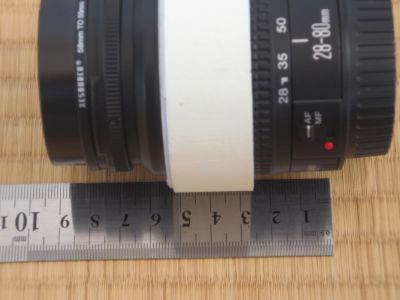

レデューサ（AC3）からマウント面までは、84mm
CanonのEFマウントのフランジバック（マウント面からセンサまで）は44mm。
従って、レデューサ（AC3）からセンサまでは、84+44=124mmとなります。

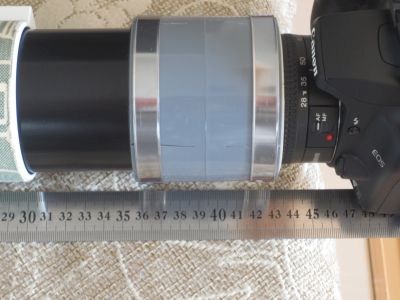

ドロチューブを最大に伸ばすと、鏡筒端からセンサ位置まで 195mm
被写体から対物レンズまで 5.54m

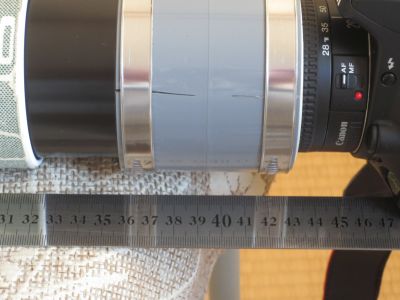

鏡筒端からセンサ位置まで 177mm
被写体から対物レンズまで 8.64m

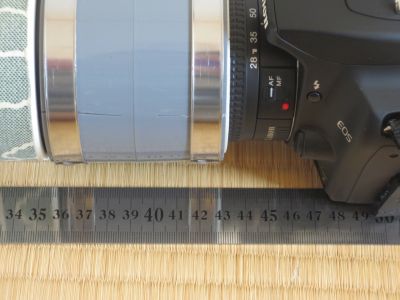

鏡筒端からセンサ位置まで 195mm
隣の駅の近くのビルにピントを合わせていました。
地図webでの測定だと、3026m
レデューサをAC2にしても、この計算方法が実態と一致するかどうかは、 確かめていません。
