JRのPCM9Xはタイマー設定ができるのですが、設定時間の少し前になるまでアラームが鳴りません。 いつも勘で降ろすようにしていましたが、何分経過したかを１分毎にわかるようにしたくて、 PIC(12F675)と圧電ブザーで作ってみました。 HOLDスイッチをOFFにすると、タイマーが動作開始します。 １分経過毎に、音を鳴らします。 HOLDスイッチをONにすると、タイマーは停止します。

ピポッ　　　　　HOLDスイッチOFF
ピッ　　　　　　１分経過
ピピッ　　　　　２分経過
ピピピッ　　　　３分経過
ピピピピッ　　　４分経過
ピー　　　　　　５分経過
ピーピッ　　　　６分経過
ピーピピッ　　　７分経過
ピーピピピッ　　８分経過
ピーピピピピッ　９分経過
ピポパッ　　　　１０分以降１分毎

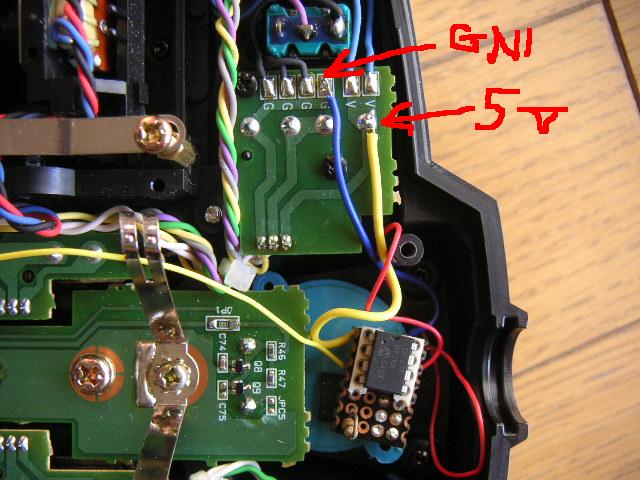

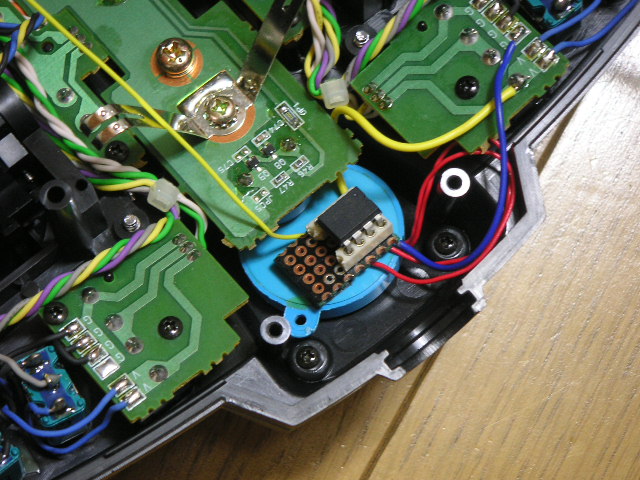

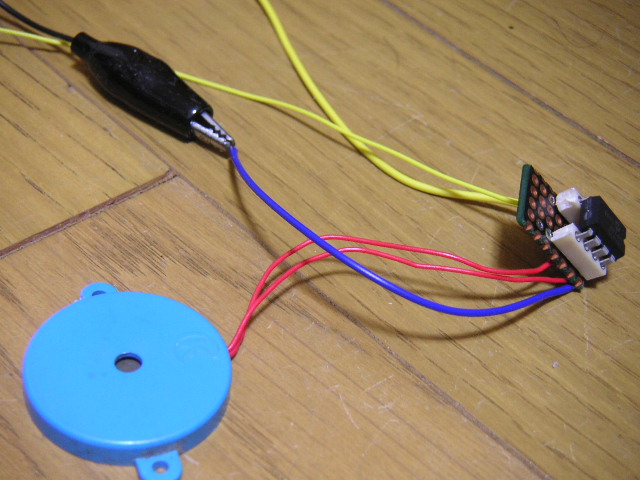

左側は動作試験をしているところです。音の長さとか音階とか少しパラメータを 変えると大分印象が変わります。右側は送信機に組み込んだところです。 送信機の裏蓋を閉じると大分音量が小さくなってしまいました。 屋外でヘリを飛ばしていると音に気がつきにくいくらいです。 それでも、”お、今４分経過だ”とわかるようになりました。

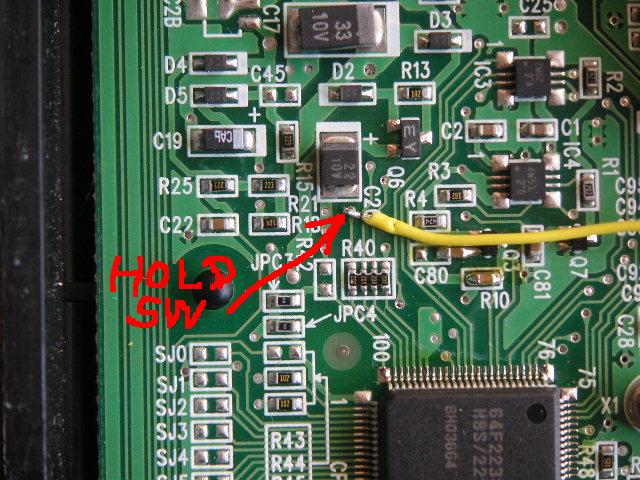

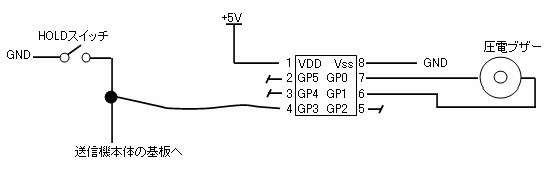

少しプログラムに改良を加えました。 動き始めてからもHOLDスイッチのOFF/ONと連動して、 ピポッ、ポプッと音が鳴るようにしました。 送信機からの信号取り出し部と、回路図です。
