大昔にオペアンプの本に載っていたのを参考にして作った３出力電源を、 使いやすく改良しました。負電源は今までほとんど使わなかったので機能削除しました。

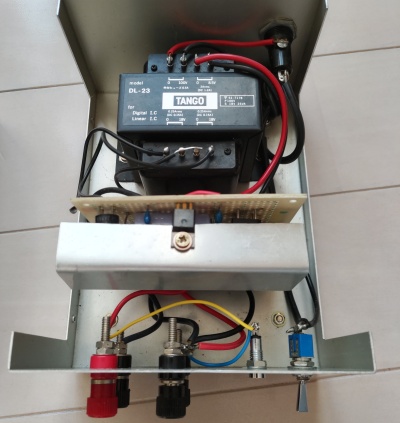

改良前。中身はトランスとレギュレータだけ。

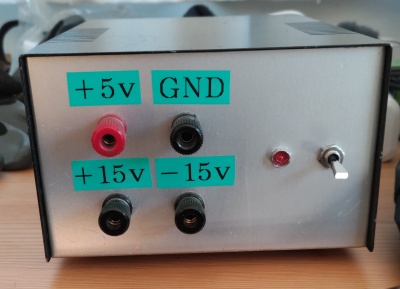

３系統の出力電圧は以下の通り。
トランスとレギュレータ基板を外して替わりにコーセル　R50A-15（オークションで中古品を入手）と、 +5[V]出力のACアダプタを組み込みました。

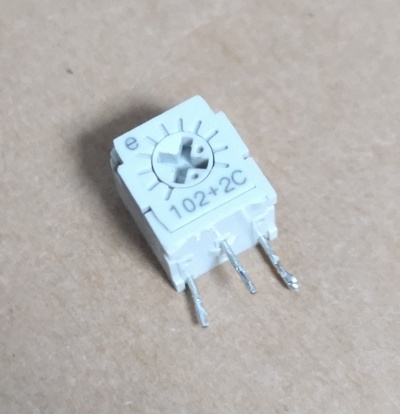

R50A-15の電圧可変用の半固定抵抗を外して、

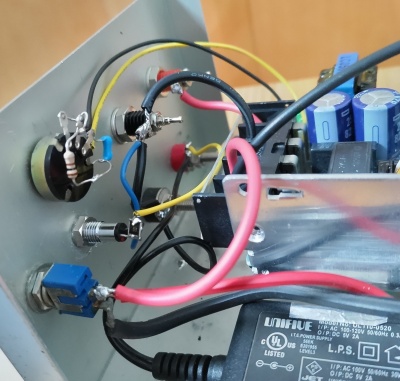

代わりに電源フロントパネルに付けたボリュームを配線しました。

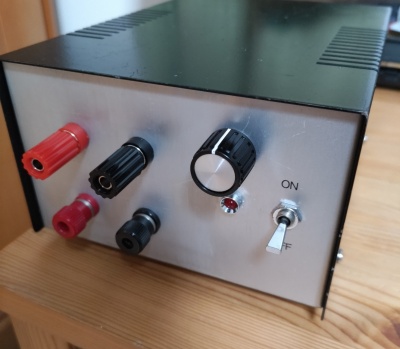

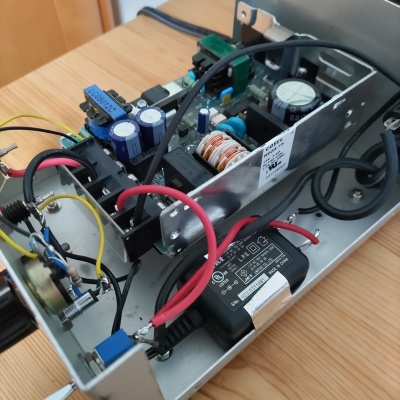

こんな感じになりました。

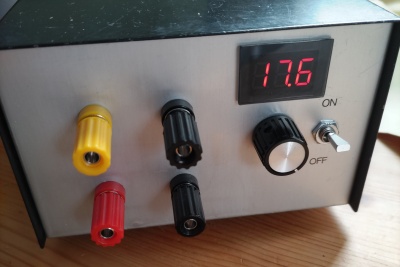

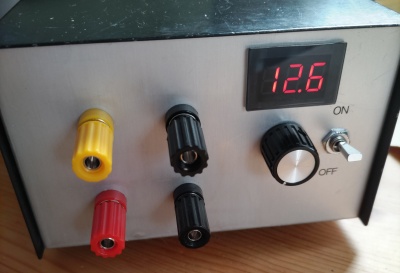

別の電源の電圧計をデジタル化したらとても便利だったので、こちらの電源にも デジタル電圧計を付けました。webで探して通販で買った物です。型番メモ無し。 ターミナルは４つともバナナプラグ対応の物に付け替えました。

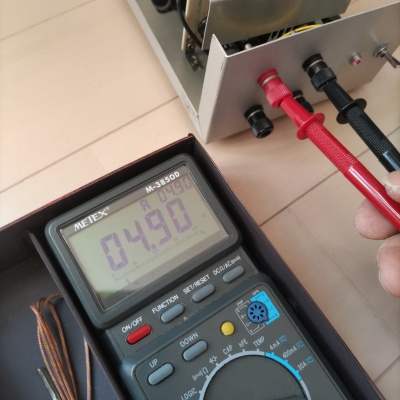

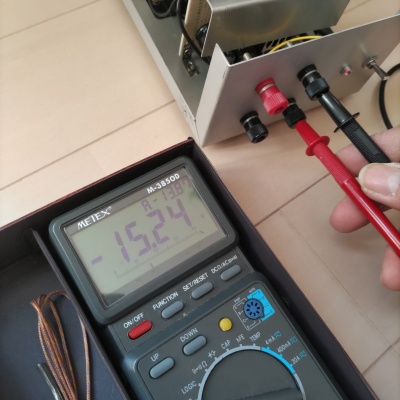

ボリュームMIN

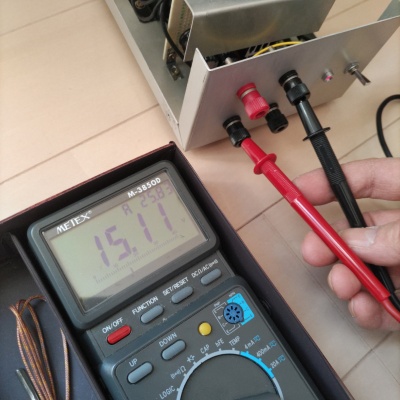

ボリュームMAX
